前置き

訳ありジャンクの任天堂DS(初代モデル)を激安で購入しました! でも、状態が悪いし汚い。なので今回は、DSを分解清掃してキレイにしたいと思います。(・ω・)ノ

この時はまだ、あんな事になるとは知らなかった・・・。( ゚Д゚)ヤッチマッタゼ

関連記事
ゲームボーイアドバンスが起動しない!なので修理ついでに分解清掃。

次回記事
初代DSが起動できない?原因は液晶のケーブルで挿し直せば起動できるかも!

DSの状態確認

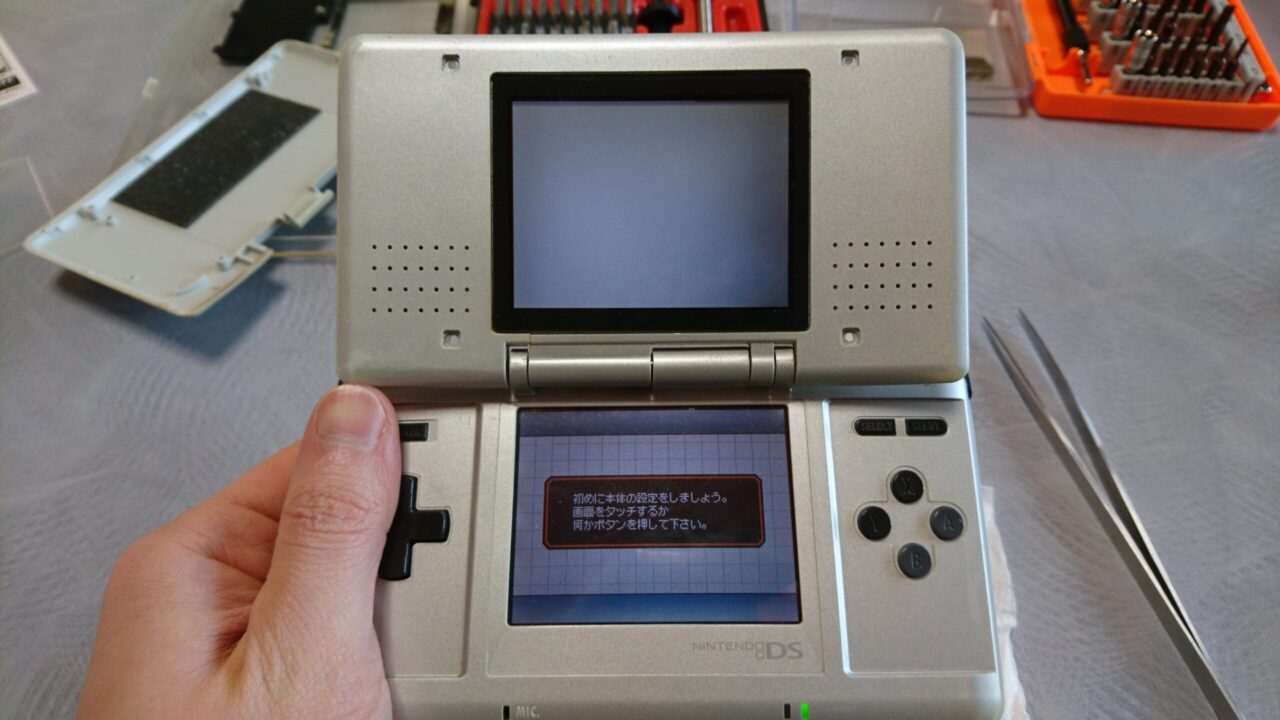

こちらが購入したDSになります。お値段は、なんと税込み110円! Σ(゚Д゚)安い

充電できないという欠陥がありますが、購入前にチェックして電源が入る事を確認してます。(DSとGBAのソフトも遊べました)でも、SDを強く握ると電源が落ちる時があるんですよねぇ~。( ̄д ̄)なんでだろう?

状態はかなり悪いです。角や出っ張り部分の塗装が剥げて下地のプラスチックが見える!

充電コネクタにはペットの毛みたいなものが詰まっていました。(;´∀`)これが充電できない原因なのでは?
ジャンク品のSD 充電できない(充電コネクタのゴミ詰まり)

液晶モニターとタッチパネルは特に目立ったキズはありませんでした。でも、各ボタンには手垢がびっしり。以上の事から、DSを分解清掃してキレイにして行きたいと思います!(=゚ω゚)ノレッツ清掃

分解開始! 外装パーツを外す

※作業は自己責任でお願いします!

まずはバッテリーを外します。(+ネジの部分) カバーを外したら、メッチャ汚かった!Σ(゚Д゚)ギャ~

バッテリーを外したら、7ヶ所のYネジを外していきます。

これで、メイン基板にアクセスできるようになりました!(=゚ω゚)ノ簡単に外せたぁ~
初代DSの外装パーツを外す

メイン基板を外す

4ヶ所の+ネジ(赤色の部分)と4ヶ所のコネクタ(青色の部分)を外していきます。
初代SDのメイン基板を外す

基板右下にある太いケーブルの下に、細いケーブル2本が隠れています。太いケーブルはコネクタの黒い部分を持ち上げて外し(左上にあるケーブルも同様)細いケーブルは黒い部分を引き出すと外せます。(ケーブルを抜く場合は無理やり抜かないように注意!)

これで、メイン基板が外れました!(=゚ω゚)ノケーブルさえ気を付ければ簡単に外せるぅ~

各部清掃

裏返すとタッチパネルが落っこちてくる可能性があるので、気を付けながら各ボタンを外します。あとは、洗えるパーツは洗浄して、洗えない部分は無水エタノールで拭く!(LRボタンにはバネが付いてるので、無くさないように注意!)
初代DSを分解清掃する(各ボタンを洗浄)

外装下パーツも汚いので、金属プレートを外し洗浄!(゚∀゚)タッチペンの収納ってこうなっているのかぁ

では、レッツ洗浄!(/・ω・)/おりゃぁ~

メイン基板は、無水エタノールで清掃していきます。特に、充電用のコネクタは重点的に!

接点復活剤を各ボタンの接点に塗布しようと思ったら、基板にスイッチが直付けされているみたい。なので、表面を無水エタノールで軽く拭き上げました。

各パーツの清掃が完了しました!あとは、逆の手順で組み立てます。
初代DSの各パーツ清掃完了

組み立て完了したが・・・

バッテリー部分もキレイになってイイ感じ! バッテリーはあまり膨らんでないのでまだ使えそう。→バッテリーの処分方法はこちら

では、電源ON!(/・ω・)/ぽちっとな・・・起動しない。一瞬電源が入るがすぐ消える状態に!(゚Д゚)マジで

バッテリーの充電が無くなった可能性があるので、充電器を繋いでみると充電ができました。充電ができない状態は直ったようです。(≧▽≦)良かった~

しかし、今度は電源が入らない状態になりました。(´・ω・`)壊すような事したかなぁ~?
初代SDを分解清掃したら起動しなくなった(充電不良は直った)

色々調べてみると、液晶パネルに異常があると起動できなくなるらしい。3DSの場合だと、液晶パネルのケーブルが開閉するヒンジ部分の中を通っており、開閉する事でぶつかって断線するようです。この時の状態が、一瞬だけ電源が入りすぐ消えるという事なので酷似。

という事で、液晶パネルのケーブルが断線した可能性が出てきました。もしかすると、状態確認の時に話した『SDを強く握ると電源が落ちる』という症状が伏線だったのか?(笑)

今回のまとめ

SDを分解して清掃するまでは良かったんですが、組み直したら起動しなくなるというハプニング。しかも、液晶パネルのケーブルが断線してる可能性が出てきました。(´゚д゚`)切れてない事を祈る!

なので次回は、液晶パネルを調べてみます。液晶パネル部分を分解する時はケーブルを触るので、折ってしまいそうで不安。Σ(゚Д゚)怖い~
