前置き

リサイクルショップに行くとゲームボーイアドバンス(GBA)があったので購入!
しか~し、家に買って電池を入れてみると・・・起動しない。(´_ゝ`)そんな気がしてたよ
という事で、修理ついでに分解清掃もしたいと思います。

関連記事
ジャンク品¥330円のスーパーファミコンをレストアしてみた!

状態確認

こちらが購入したゲームボーイアドバンス(GBA)になります。
お値段は、¥990円(税抜き)でした。ネットだと¥3,000円ぐらいするので安く買えたと思います!(゚∀゚)
外装の状態はスピーカーに何かこぼした跡があるのと、全体的にスレ傷やボタンの黄ばみなどがありますがそんなに酷くはない感じかな?

背面の方は電池カバーが壊れてましたが、電池ボックスは液漏れ跡がなくキレイでした。

修理開始!

※作業は自己責任でお願いします!

ゲームボーイアドバンスを分解する

アドバンス背面にYネジ6ヶ所、+ネジ1ヶ所あるので外します。
ゲームボーイアドバンス修理と分解清掃 各ネジの規格

ネジを外したら簡単に背面の外装が外れます。

基板を外す

LRボタンとサイドフレーム?を取り出して、基板の+ネジを外します。あとは、液晶のケーブルを外せば基板を外す事ができます。
※液晶のケーブルを折ったり傷つけないように注意!
ゲームボーイアドバンス修理と分解清掃 基板を外す

私の場合は、液晶のケーブルが外しづらいので基板を反転させてから引き抜きました。
この方がケーブルが折れたりせずに、コネクタがら引き抜く事ができると思います。
※上記の方法は私流なので注意! 自分が外しやすい方法がいいです。( ゚д゚)ウム
ゲームボーイアドバンス分解修理 基板を外す

これで基板が外せました。

原因発見!

素人なりに調べてみたんですが、怪しい所を発見!(´・ω・`)
電源スイッチ部分にテスターを当ててみると、左側から2番目の部分が導通してない状態でした。
ゲームボーイアドバンス起動しない! 原因発見?

どうやらスイッチが原因みたいなので、隙間から接点復活剤を入れて30秒ほどON/OFFを繰り返してみました。すると、さっきまで反応してなっかた部分が導通するようになりました。
ゲームボーイアドバンス分解修理 起動スイッチ接触不良

導通が確認できたので起動テストしようと思いましたが、各パーツが汚いので先に清掃をしたいと思います!

各パーツ清掃

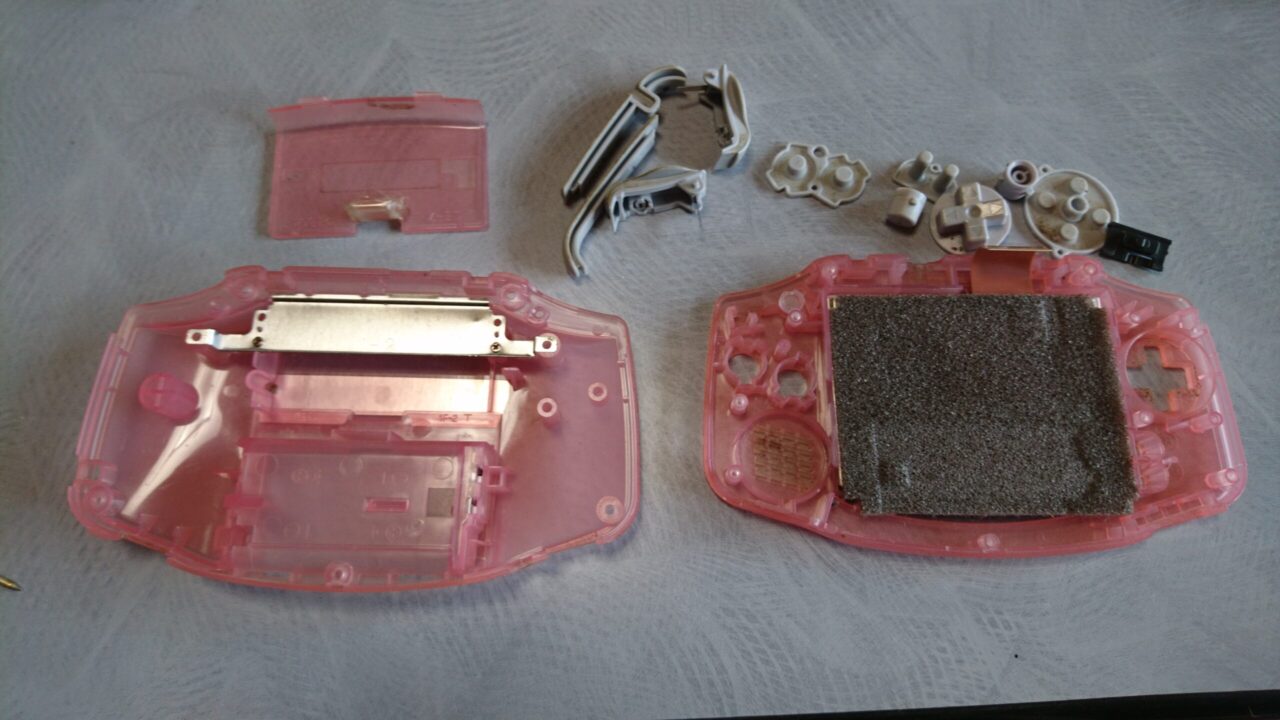

液晶と正面外装は両面テープで固定されているようなので、外さないで清掃します。
ゲームボーイアドバンス分解修理 分解清掃

洗えるパーツは、中性洗剤とブラシで洗浄!(/・ω・)/おりゃ~
ゲームボーイアドバンス分解修理 プラスチックパーツ洗浄

基板の方は、ボタンの接点やスピーカーを無水エタノールで清掃! あとは、再度組み立てます。

起動テスト

組み立てが終わり電源スイッチをONにすると・・・無事起動しました!(≧◇≦)ヤッター
スピーカーから音もでるし、液晶のドット抜けや割れもありませんでした。(でも表面にキズ有り)
ゲームボーイアドバンス分解修理 起動スイッチ修理完了

ネットで調べてみると、ゲームボーイアドバンスは電源スイッチ不良になる事が多いようです。
対処方法としては、スイッチに接点復活剤を吹いたり、はんだでブリッジする事で修理する方法をネットで見かけました。
※起動しない原因が、他の場合もあるので注意!

修理完了

修理と分解清掃が完了しました。スピーカーの部分もキレイになったし満足!(*´ω`*)
しかし、操作チェックはしてないので最後にゲームをプレイして確認してみます。

ソフトの読み込みと操作チェック

では、ゲームソフトをセットして読み込むが確認します。(電池カバーは壊れているので付けてません)

電源ON!(/・ω・)/ポチっとな
問題なく読み込みができました。(ゲームボーイのソフトの場合は、Lボタンで画面ワイド機能が使える)

次に格闘系のソフトをセットして各ボタンを調べたが、問題ありませんでした。
ちゃんと波動拳が打てます!(゚∀゚)

まとめ

ゲームボーイアドバンスを無事修理できてよかったです!(。-`ω-)b
最初はコンデンサとか基板が壊れてしまっていたらどうしようと思っていましたが、原因がただ単にスイッチの接点不良だったとは驚きました。おかげで簡単に修理できたので良かったです。(笑)

あと、アドバンス右下あるイヤホンジャックも使用できました。実機で聞くゲームBGMもいいですよね~。でも、液晶にバックライトがないので見えにくいのがデメリットかな。(ゲームボーイと同じ)

とりあえずゲームボーイアドバンスが修理できたので、次は背面の電池カバーを直したいと思います。
しかし、電池カバーをどうやって直そうかな~。( ゚Д゚)ノープラン
