前置き

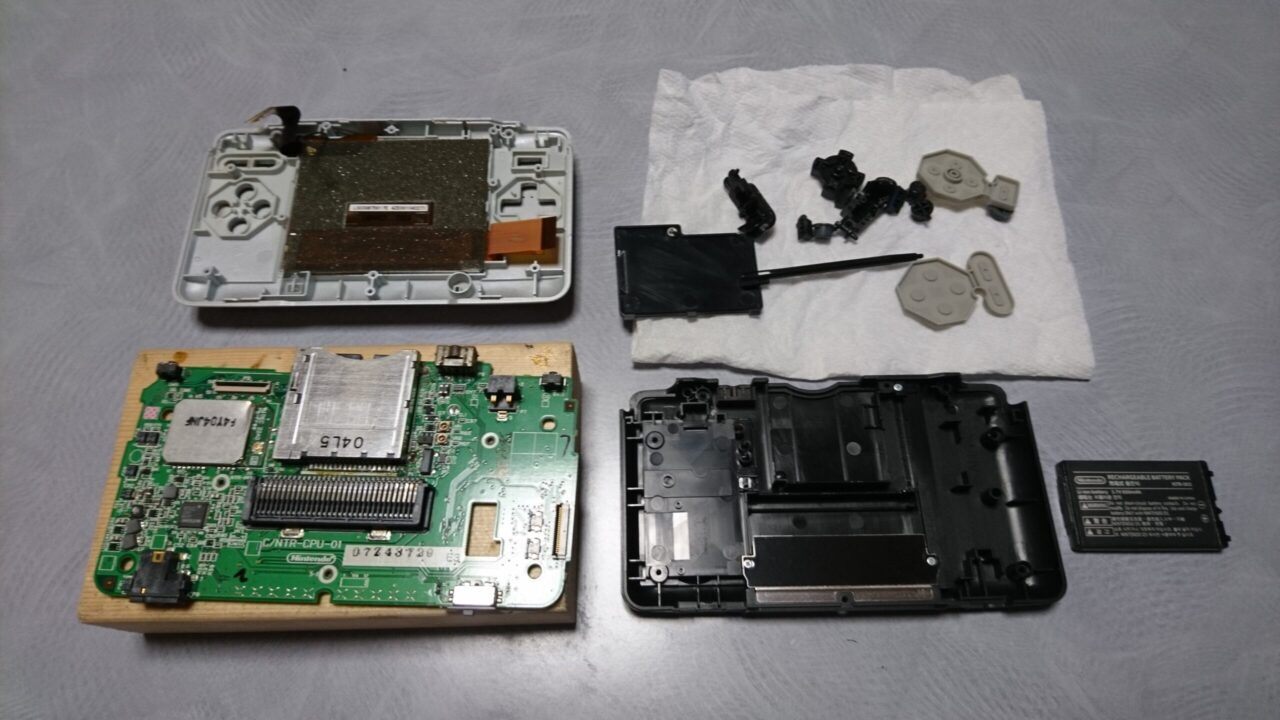

前回、初代DSを格安で購入出来て喜んでいたが、あまりに汚かったので分解清掃して組み直したら起動できなくなりました!(;^ω^)壊したといっても過言ではない・・・

どうやら液晶パネルが原因みたいなので、分解して調べてみたいと思います。(・ω・)ノ頑張るぞ~

前回記事
充電ができない初代DSを分解清掃したら起動が出来なくなった!(DS修理前編)

関連記事
ジャンク品のワンダースワンカラーを分解修理!(電源ボタン不良の対処法)

タッチパネルを外す

※作業は自己責任でお願いします!(素人作業なのでマネする時は注意)

という事で、せっかく組み直したDSを再度分解しました。今回は前回作業で手を付けなかった、上蓋の液晶パネル周りを分解します。(;´∀`)ケーブルを折らないように注意!
初代DS起動できない。液晶パネル周りを分解する

タッチパネルの背面に液晶パネルのケーブルが両面テープで固定されているので外します。(無水エタノールを使うと、粘着力が弱まるのでテープを剥がしやすくなります)(゚Д゚)ノ負荷を掛けないよう慎重に!

タッチパネルの隙間テープが劣化していたようで簡単に外れました。( ´Д`)=3 フゥ
初代DS分解 タッチパネルを外す

DSの上蓋(液晶パネル周り)を分解

先ほど外した液晶パネルのケーブル下(ヒンジ部分)に、プラスネジが1ヶ所あるので外します。

ヒンジ部分のパーツが外れ液晶のケーブルが見えるようになりました。こんな狭い場所にケーブルが、ぐるぐる巻かれて入っているとは!Σ(゚Д゚)てか、ここにまで汚れが付いてる・・・

上蓋の内側にあるクッション部分にプラスネジ4ヶ所が隠れているので外します。クッションは両面テープで固定されているので、こちらも無水エタノールを使う事で楽に取れるようになります。

これで、液晶パネル基板にアクセスできるようになりました。( ̄д ̄)そして縁の部分が汚い!
初代DSの上蓋分解 液晶基板へアクセス

前回も思いましたが、このDSビックリするほど汚れてますね。(=゚ω゚)ノジュースにでも漬けたのかぁ~(笑)

液晶パネル基板からケーブルを外す

液晶パネルのケーブルを辿ると写真右側にある基板に接続されているので、この基板が液晶パネルの基板のようです。逆に右側にある基板は、Wi-Fiのケーブルが接続されているのでアンテナになっているのかな?

液晶パネルの基板は、+ネジ1ヶ所で固定されているので外します。基板を裏返すとコネクタを発見! さっそくヒンジの中を通っているケーブルを外して断線していないかチェックします。

ヒンジ部分の穴を通すのが大変なのとスピーカーの配線が邪魔でしたが、なんとかケーブルを外せました。それで、断線していないかテスターで調べた結果・・・問題なし!(´゚д゚`)何が原因なんだぁ?
初代DSの液晶パネル基板ケーブルを外して断線チェック!

ケーブルを再接続したら直った!

断線はしてないようなので、ケーブルを元の状態に戻して仮組しました。すると、起動に成功!Σ(゚Д゚)

しかし、起動はしたが液晶パネルに映像が出ない。でも、パネルが光っているので壊れてないのでは?
初代DSの上側液晶パネルに映像が出ない (ケーブルが斜めに接続されていた)

再度基板を確認してみると、液晶本体のケーブルが斜めに接続されていました。どうやら、先ほど両方のケーブルを挿し直しした時に上手く戻せてなかったみたい。(;´∀`)チェックミスですな!ワハハ

ケーブルをコネクタと水平になるように接続し直したら、液晶パネルに映像が出ました! (*´ω`*)

衝撃でコネクタからズレたのが原因?

憶測になりますが、『DS本体に強い衝撃が加わり液晶パネルに接続されているケーブルに負荷が掛かって、コネクタからズレた又は外れかけたのが今回の原因なのではないか』と思っています。

このDSをよく見たら、変な部分にヒビが入っているので相当な衝撃が加わったようです。なので、『DSを強く握ると電源が落ちる』という症状は、外れかけているケーブルの接点が不安定だったのが原因かな。(通常状態でギリギリ導通していたが、少し力が加わっただけで断線するみたいな)

まぁ、スマホもそうですが携帯機器って注意していても落としちゃうんですよね~。( ̄▽ ̄)しょうがない!

それと液晶パネルをよく見たら、こちらも少し異常がありました。液晶パネル右上部分のドットが表示されていない。(ドット不良)これも、基板又は液晶に衝撃が加わったのが原因なのかな?

でも、個人的にはそんなに気にならない異常です。なんかちょっと欠けてるって感じ!( ゚д゚)ウム
初代DS起動できたが液晶にドット抜け発見!(多分、衝撃が原因)

結果、DSが起動しない場合は液晶関連のケーブルを挿し直せば、直る可能性があるかもしれない!(電源が一瞬付いてすぐ消えるなどのケーブルに異常がある場合)

※しかし、似たような症状でも直らない可能性があるので注意して下さい!(ケーブルが断線していたり、別の場所が壊れている可能性もあります)

いろいろあったが修理完了!

ケーブル交換しなくても直す事が出来ました。購入前に確認してますが動作の方は、DSソフトは問題なく読み込むし各ボタンやタッチパネルも正常!

GBAソフト(ゲームボーイアドバンス)の起動も問題なし! ( ゚Д゚)あ、クッション貼り忘れてるわ~

まとめ

充電できない&分解したら起動しなくなった初代DSを無事直す事が出来ました。(;´∀`)なんとかなった!

DSを激安で購入出来て喜んでいたら、起動できなくなってメッチャ焦りました。まぁ、ジャンク品なんで保障ないから購入後は壊れてもしょうが無いんだけどね!(゚Д゚)ノコレがジャンク品のリスク

しかし、初代DS懐かしいなぁ~と思って調べてみたら、発売日が2004年の12月2日で約17年も経っていてビックリ! また、DSシリーズの最新機種『New 3DS』が2020年に生産終了していたので、一昔のゲーム機になってしまったのかぁ~。(´・ω・`)しみじみ~

ちなみに、初代DS以外は持ってないので『3DS』や『New3DS』なども欲しいと思ってます!( ゚д゚)ウム
