前置き
前回、ジャンク品で購入したファミコンをテレビに繋いで起動してみました。
ファミコン本体は問題なく起動したんですが、映像がテレビに映らない時がある。
どうやらRFスイッチに問題があるみたいなので調べてみます！ (・ω・)ノ
↓前回記事
ジャンク品の初代ファミコンを購入！（テレビに繋ぐ方法も軽く説明）

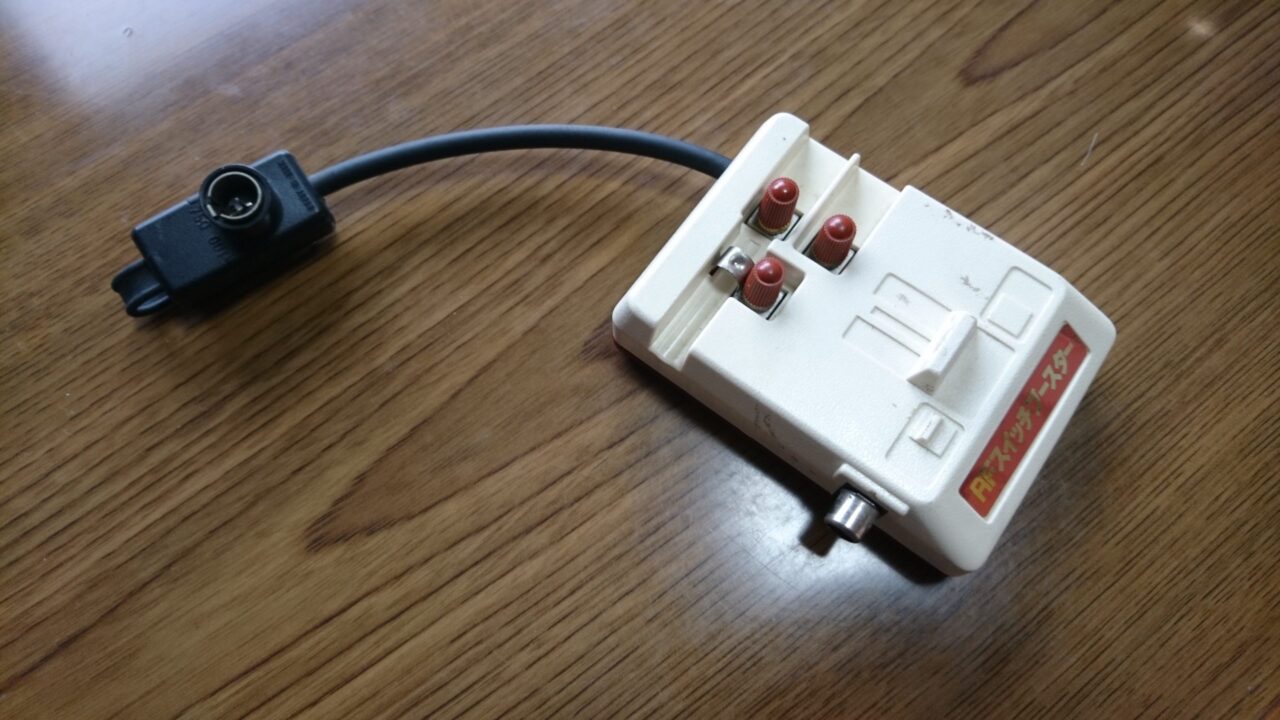

RFスイッチを分解してみる！
※作業は自己責任でお願いします。
分解前に気になる部分が・・・
ファミコンをテレビに繋いでこの部分を触ると映像が映る！
たぶん、ここが原因だと思います。 (。-`ω-)怪しい！
分解開始！
RFスイッチ底面のネジ4ヶ所を外していきます。
はい、外せました。
原因発見！（予想的中）
分解したらすぐに原因が分かりました。(=ﾟωﾟ)ﾉ
ファミコンとRFスイッチを繋ぐ部分の端子が、はんだクラックしてました。
ケーブルを抜き差しする時に、力が加わる部分なのでクラックしやすいのかな？
一応、電子部品を見たいので基板を外そうと引っ張ったが外れない。
なので、表にあるアンテナ線へ繋げる部分のケーブル固定ネジを外しました。
これで基板を外せるようになりました！
電子部品を見たんですが、全くわからん！（基板外した意味なし）
壊れてない事を願ってます。(;^ω^)
新しくはんだ付けをする
では、先ほどのはんだクラックした部分に新しくはんだ付けします。
古いはんだ吸い取る！(*´з`)
そして、フラックスを塗ってはんだ付けをします。
下手くそですが、はんだ付け完了しました！
起動テスト！
はんだ付けが終わったので、テレビに繋いで確認してみます。
電源スイッチON！
あれ・・・壊しちゃった？ ((((；ﾟДﾟ))))ｶﾞｸｶﾞｸﾌﾞﾙﾌﾞﾙ
結果
RFスイッチのケーブルやRF端子を抜き差しして、いろいろ試しました。
奮闘した結果、これが限界でした。
接続の不具合は直りましたが、前回よりも画面が乱れる症状が出てます。（横縞がある）
↓修理前のテレビに映った画面。
ん～、はんだ付けが失敗したのか？ それとも、RFスイッチの電子部品が壊れているのか？
又は、ファミコン本体の方に原因があるのか？
電子工作に詳しくない私には、全然わからないです！(´▽｀)
とりあえず、ネットで調べてみるとRFスイッチを簡単に自作できそうなので次回作りたいと思います。
それで、画面が乱れる原因を調べてみる。
